टॉप ड्राइव मैकेनिकल कनेक्शन के लिए रोल पिन क्यों मायने रखता है?

तेल ड्रिलिंग की उच्च जोखिम वाली दुनिया में, क्या एक छोटा सा पिन कई मिलियन डॉलर की टॉप ड्राइव को बचा सकता है? जबकि बड़े पैमाने पर मोटरें रिग पर हावी होती हैं, कुल यांत्रिक अखंडता अक्सर छोटे, साधारण रोल पिन पर निर्भर करती है। यह आलेख बताता है कि कैसे ये फास्टनर अत्यधिक टॉर्क और तनाव के तहत महत्वपूर्ण कनेक्शन सुरक्षित करते हैं।

चाबी छीनना

● महत्वपूर्ण एंकर: हालांकि छोटा, रोल पिन शीर्ष ड्राइव सुरक्षा और टॉर्क अखंडता सुनिश्चित करने वाला प्राथमिक यांत्रिक लिंक है।

● सुपीरियर कंपन प्रतिरोध: अद्वितीय लोचदार 'स्प्रिंग एक्शन' रोल पिन को उच्च-कंपन ड्रिलिंग वातावरण में बैठे रहने की अनुमति देता है जहां ठोस फास्टनर विफल हो जाते हैं।

● उन्नत स्थायित्व: उच्च-कार्बन स्टील और कुंडलित डिज़ाइन उच्च-आउटपुट टॉप ड्राइव संचालन के लिए आवश्यक डबल-कतरनी ताकत प्रदान करते हैं।

● सक्रिय रखरखाव: 'पिन क्रीप' के लिए नियमित निरीक्षण और ओवरहाल के दौरान प्रतिस्थापन से महंगा गैर-उत्पादक समय काफी कम हो जाता है।

टॉप ड्राइव इंटीग्रिटी में रोल पिन की महत्वपूर्ण भूमिका

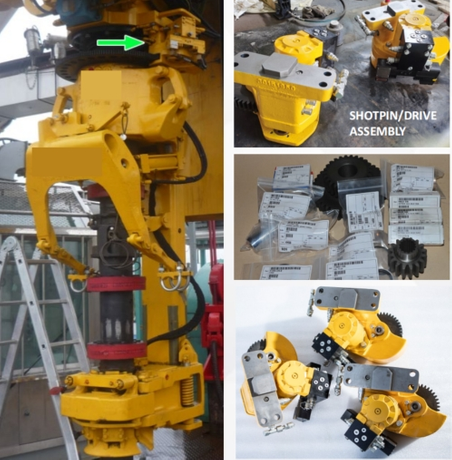

एक टॉप ड्राइव एक विशाल रोटरी मशीन के रूप में कार्य करती है जिसे रिग फ्लोर के ऊपर निलंबित होने पर हजारों फुट-पाउंड टॉर्क का सामना करना पड़ता है। रोल पिन, जिसे अक्सर स्प्रिंग पिन कहा जाता है, एक महत्वपूर्ण यांत्रिक बीमा पॉलिसी के रूप में कार्य करता है। कई कॉन्फ़िगरेशन में, वे आंतरिक शाफ्ट, गियर और नियंत्रण लिंकेज के लिए प्राथमिक लॉकिंग तंत्र के रूप में कार्य करते हैं। उनके बिना, घूर्णी ऊर्जा थ्रेडेड फास्टनरों को पीछे हटने का कारण बन सकती है, जिससे यांत्रिक अलगाव हो सकता है।

ड्रिलिंग वातावरण उच्च आवृत्ति कंपन के लिए कुख्यात है। ठोस पिनों के विपरीत, जो समय के साथ ढीले या विकृत हो सकते हैं, रोल पिन का लोचदार डिज़ाइन इसे छेद की दीवारों के खिलाफ लगातार बाहरी दबाव डालने की अनुमति देता है। यह हस्तक्षेप फिट इसे ड्रिल स्ट्रिंग की झटकेदार गतियों के प्रति स्वाभाविक रूप से प्रतिरोधी बनाता है। यह प्रभावी रूप से ऊर्जा को अवशोषित करता है जो अन्यथा कठोर कनेक्टर्स में धातु की थकान को जन्म देगा।

इसके अलावा, टॉर्क वितरण और संरेखण के लिए रोल पिन आवश्यक हैं। चूँकि टॉप ड्राइव मोटर अत्यधिक घूर्णी बल उत्पन्न करती है, आंतरिक घटकों को पूरी तरह से सिंक्रनाइज़ रहना चाहिए। रोल पिन इन भागों की संरचनात्मक 'टाइमिंग' को बनाए रखते हैं, सूक्ष्म बदलावों को रोकते हैं जो असमान घिसाव का कारण बनते हैं। वे सुरक्षा इंटरलॉक के रूप में भी कार्य करते हैं; मैनुअल और स्वचालित बैकअप सिस्टम दोनों में, ये पिन सुनिश्चित करते हैं कि प्राथमिक सिस्टम विफल होने पर माध्यमिक सुरक्षा उपकरण सही ढंग से संलग्न हों।

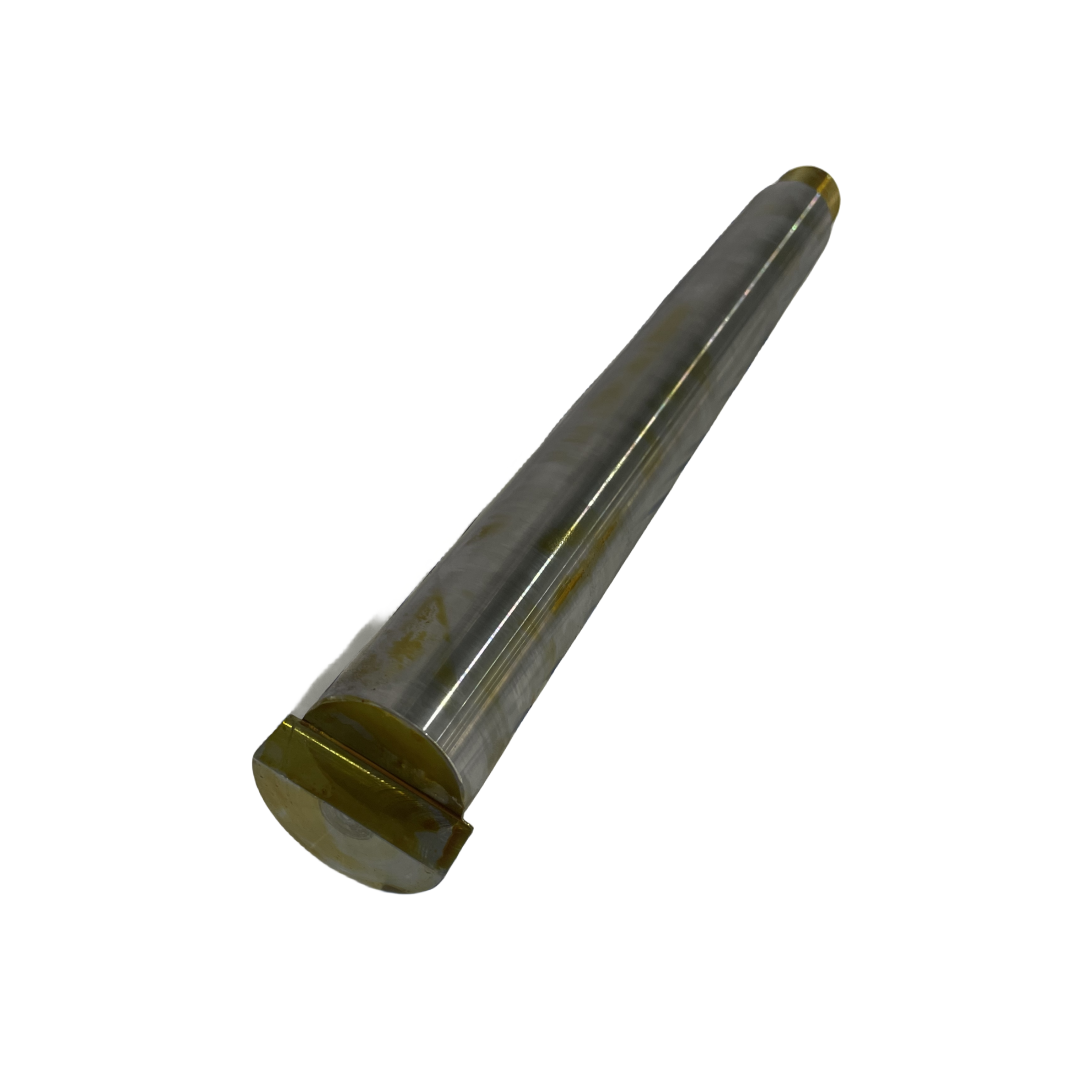

संरचनात्मक लाभ: मानक फास्टनरों की तुलना में रोल पिन क्यों?

टॉप ड्राइव असेंबली के भीतर रोल पिन की तुलना पारंपरिक बोल्ट या सॉलिड डॉवेल से करने पर, फायदे स्पष्ट हो जाते हैं। रोल पिन की परिभाषित विशेषता इसकी 'स्प्रिंग एक्शन' है। इसे इसके द्वारा घेरने वाले छेद से थोड़ा बड़े व्यास में निर्मित किया जाता है। स्थापना के दौरान संपीड़ित होने पर, इसकी संग्रहीत लोचदार ऊर्जा एक स्थायी तनाव पैदा करती है जो ड्रिलिंग कार्यों के लगातार झटके के बावजूद इसे बैठाए रखती है।

कतरनी ताकत के मामले में, हेवी-ड्यूटी रोल पिन-विशेष रूप से कुंडलित संस्करण-बेहतर प्रदर्शन प्रदान करते हैं। वे पिन के शरीर की कई परतों में बलों को वितरित करते हुए, डबल-कतरनी सुरक्षा प्रदान कर सकते हैं। मानक बोल्ट अक्सर थ्रेडेड सेक्शन में विफल हो जाते हैं, जो एक प्राकृतिक कमज़ोर बिंदु है। एक हेडलेस रोल पिन इस जोखिम को समाप्त कर देता है, एक चिकनी, फ्लश प्रोफ़ाइल प्रदान करता है जिसमें बाहरी संपर्क के कारण रुकावट या कतरनी की संभावना कम होती है।

फ़ील्ड रखरखाव टीमें भी उन्हें पसंद करती हैं क्योंकि वे स्थापना प्रक्रिया को सरल बनाते हैं। उन्हें सटीक टॉर्किंग या सुरक्षा तार की आवश्यकता नहीं होती है; उन्हें केवल एक हथौड़ा और एक मुक्का चाहिए। पचास फीट हवा में लटके टॉप ड्राइव पर मरम्मत करते समय उपयोग में यह आसानी महत्वपूर्ण है। इसके अलावा, वे अक्सर उच्च-कार्बन स्टील या क्रोम-सिलिकॉन जैसे विशेष मिश्र धातुओं से बने होते हैं, जो अचानक झटके के भार को अवशोषित करने की लचीलापन प्रदान करते हैं जो एक भंगुर, कठोर बोल्ट को तोड़ देगा।

ध्यान दें : रोल पिन को विशेष रूप से 'स्वयं बनाए रखने' के लिए डिज़ाइन किया गया है, जिसका अर्थ है कि उन्हें उच्च-कंपन स्थितियों के तहत जगह पर रहने के लिए नट या कोटर पिन की आवश्यकता नहीं होती है।

टॉप ड्राइव रखरखाव और परिचालन डाउनटाइम पर प्रभाव

किसी भी ड्रिलिंग ठेकेदार के लिए, डाउनटाइम लाभप्रदता का दुश्मन है। टॉप ड्राइव में एक असफल यांत्रिक कनेक्शन के कारण कई दिनों का गैर-उत्पादक समय (एनपीटी) हो सकता है। उच्च लागत वाली आपदाओं को रोकने के लिए रोल पिन के स्वास्थ्य की निगरानी एक कम लागत वाला तरीका है। तकनीशियनों को 'पिन रेंगना' देखना चाहिए - जहां पिन अपने छेद से बाहर निकलना शुरू करती है - या पिन के सिरों पर दिखाई देने वाली विकृति, जो अत्यधिक कतरनी तनाव का संकेत देती है।

क्योंकि रोल पिन सस्ते और बदलने में आसान होते हैं, वे मरम्मत के औसत समय (एमटीटीआर) को काफी कम कर देते हैं। नियमित निरीक्षण के दौरान, घिसे हुए पिन को बदलने में कुछ मिनट लगते हैं लेकिन इससे कई मिलियन डॉलर की विनाशकारी विफलता को रोका जा सकता है। यह लागत-लाभ की जीत का एक उत्कृष्ट उदाहरण है: टॉप ड्राइव घटक या मुड़े हुए शाफ्ट के गिरने के जोखिम की तुलना में पिन की लागत नगण्य है।

रखरखाव के लिए सर्वोत्तम अभ्यास:

● हर बार किसी प्रमुख घटक के अलग होने पर रोल पिन बदलें।

● इंस्टालेशन के दौरान सिर को उभरने से बचाने के लिए एक समर्पित पिन पंच का उपयोग करें।

● विशेष रूप से अपने टॉप ड्राइव मॉडल के लिए विभिन्न आकारों की एक व्यापक किट रखें।

● पहनने के पैटर्न को ट्रैक करने के लिए रिग के रखरखाव लॉग में प्रत्येक पिन प्रतिस्थापन का दस्तावेजीकरण करें।

ध्यान दें : टॉप ड्राइव ओवरहाल के दौरान 'देखते ही बदलें' नीति लागू करें—एक बार रोल पिन को हटाने के बाद उसका दोबारा उपयोग न करें, क्योंकि पहले उपयोग के बाद इसके तनाव गुण ख़राब हो जाते हैं।

यांत्रिक कनेक्शन में सामान्य विफलता मोड और रोकथाम

उनके लचीलेपन के बावजूद, रोल पिन अजेय नहीं हैं। कतरनी विफलता सबसे आम समस्या है, आमतौर पर तब होती है जब टॉप ड्राइव को ड्रिलिंग के दौरान अचानक प्रतिरोध या 'स्लगिंग' का सामना करना पड़ता है। यदि पिन को विशिष्ट भार के लिए रेट नहीं किया गया है, तो यह अंततः थक जाएगा और टूट जाएगा। क्लीन शीयर और क्रमिक थकान दरार के बीच अंतर को पहचानने से इंजीनियरों को यह निर्धारित करने में मदद मिल सकती है कि क्या सिस्टम ओवर-टॉर्क हो रहा है।

संक्षारण और हाइड्रोजन भंगुरता जैसे पर्यावरणीय कारक भी भूमिका निभाते हैं, विशेष रूप से खट्टी गैस कुओं या अपतटीय वातावरण में। यदि खारा पानी या H2S टॉप ड्राइव हाउसिंग में प्रवेश करता है, तो मानक कार्बन स्टील पिन भंगुर हो सकते हैं और बिना किसी चेतावनी के विफल हो सकते हैं। इन स्थितियों में गैल्वनाइज्ड या स्टेनलेस स्टील वेरिएंट का उपयोग अक्सर आवश्यक होता है।

अनुचित आकार और स्थापना त्रुटियाँ भी अक्सर दोषी होती हैं। यदि कोई पिन बहुत छोटा है, तो यह छेद के भीतर खड़खड़ाएगा, जिससे 'दीवार' हो जाएगी (जहां छेद स्वयं बड़ा हो जाता है)। इसके विपरीत, इंस्टॉलेशन के दौरान गलत आकार के पंच का उपयोग करने से पिन ढह सकती है या उसका स्प्रिंग तनाव कम हो सकता है। सुरक्षित टॉप ड्राइव मैकेनिकल बॉन्ड के लिए यह सुनिश्चित करना आवश्यक है कि छेद साफ है और निर्दिष्ट सहनशीलता के भीतर है।

टॉप ड्राइव रोल पिन के लिए इंजीनियरिंग विशिष्टताएँ

सभी पिन समान नहीं बनाए गए हैं. टॉप ड्राइव के संदर्भ में, इंजीनियर आमतौर पर स्लॉटेड और कॉइल्ड पिन के बीच चयन करते हैं। स्लॉटेड पिन हल्के से मध्यम ड्यूटी के लिए मानक हैं, जबकि कुंडलित पिन - जो धातु की लुढ़की हुई शीट की तरह दिखते हैं - सबसे भारी भार के लिए डिज़ाइन किए गए हैं। कुंडलित पिन अपने क्रॉस-सेक्शन में तनाव को अधिक समान रूप से वितरित करते हैं, जिससे वे महत्वपूर्ण ड्राइव-ट्रेन कनेक्शन के लिए पसंदीदा विकल्प बन जाते हैं।

सामग्री ग्रेड भी उतने ही महत्वपूर्ण हैं। अपतटीय परिचालनों के लिए, जंग को रोकने के लिए 420-ग्रेड स्टेनलेस स्टील अक्सर न्यूनतम आवश्यकता होती है। उच्च-टोक़ अनुप्रयोगों के लिए, 1070 से 1095 उच्च-कार्बन स्टील मानक है, बशर्ते इसे उचित रूप से ताप-उपचार किया गया हो। पिनों को विशिष्ट रॉकवेल कठोरता मानकों को पूरा करना चाहिए ताकि यह सुनिश्चित किया जा सके कि वे कतरनी का विरोध करने के लिए पर्याप्त कठोर हैं लेकिन इतने लचीले हैं कि टूटें नहीं।

परिशुद्धता प्रदर्शन की कुंजी है. एक टॉप ड्राइव रोल पिन को अपने आवास के भीतर सटीक फिट बनाए रखना चाहिए। इंजीनियर इन फिटों को एक इंच के हजारवें हिस्से तक निर्दिष्ट करते हैं। यदि फिट बहुत ढीला है, तो पिन हिल जाएगी; यदि यह बहुत तंग है, तो ड्राइविंग प्रक्रिया के दौरान पिन अपनी लोच खो सकता है। एपीआई (अमेरिकन पेट्रोलियम इंस्टीट्यूट) दिशानिर्देशों के अनुसार इन विशिष्टताओं को मानकीकृत करने से यह सुनिश्चित होता है कि विभिन्न रिग साइटों पर हिस्से विनिमेय और विश्वसनीय हैं।

ध्यान दें : टॉप ड्राइव सेवा के लिए प्रतिस्थापन का ऑर्डर करते समय, कतरनी बलों के खिलाफ सुरक्षा का उच्च मार्जिन सुनिश्चित करने के लिए 'स्टैंडर्ड ड्यूटी' के बजाय 'हैवी ड्यूटी' कुंडलित पिन निर्दिष्ट करें।

सुरक्षित कनेक्शन के माध्यम से रिग सुरक्षा बढ़ाना

तेल क्षेत्र में सुरक्षा सर्वोच्च प्राथमिकता है। टॉप ड्राइव सीधे चालक दल के ऊपर लटकी हुई है, और कोई भी गिरता हुआ हिस्सा संभावित 'गिराई गई वस्तु' घातक है। रोल पिन बोल्ट, शैकल्स और गार्ड के लिए द्वितीयक अवधारण विधि के रूप में कार्य करते हैं। इन घटकों को जगह पर पिन करके, वे एक भौतिक अवरोध प्रदान करते हैं जो प्राथमिक धागे के विफल होने पर भी उन्हें गिरने से रोकता है।

इसके अलावा, एक विश्वसनीय टॉप ड्राइव कनेक्शन अच्छे नियंत्रण के लिए महत्वपूर्ण है। यदि किक के दौरान ड्रिल स्ट्रिंग का यांत्रिक कनेक्शन विफल हो जाता है, तो चालक दल घूमने या प्रसारित करने की क्षमता खो सकता है, जिससे विस्फोट हो सकता है। जबकि रोल पिन ब्लोआउट प्रिवेंटर (बीओपी) से बहुत दूर है, पाइप के परिचालन नियंत्रण को बनाए रखने में इसकी भूमिका को कम करके आंका नहीं जा सकता है।

द्वितीयक प्रतिधारण के लिए एपीआई मानकों का पालन करना केवल सर्वोत्तम अभ्यास नहीं है; यह अक्सर एक कानूनी आवश्यकता होती है। ये मानक टॉप ड्राइव के विशिष्ट क्षेत्रों में पिन के उपयोग को अनिवार्य करते हैं ताकि यह सुनिश्चित किया जा सके कि किसी भयावह मोटर विफलता की स्थिति में भी, उपकरण सुरक्षित रूप से निहित रहे। इन छोटे विवरणों पर ध्यान केंद्रित करके, ड्रिलिंग कंपनियां रिग सुरक्षा और पर्यावरण संरक्षण के उच्चतम स्तर के प्रति अपनी प्रतिबद्धता प्रदर्शित करती हैं।

निष्कर्ष

रोल पिन इंजीनियरिंग का उत्कृष्ट नमूना है जो प्रत्येक टॉप ड्राइव के लिए आवश्यक सुरक्षा सुनिश्चित करता है। यह टॉर्क और परिचालन सुरक्षा के लिए एक मूक संरक्षक के रूप में कार्य करता है। में जेजेसी टीईसी , हम अत्यधिक ड्रिलिंग वातावरण का सामना करने के लिए डिज़ाइन किए गए उच्च परिशुद्धता फास्टनरों प्रदान करते हैं। जेजेसी टीईसी के माध्यम से कठोर निरीक्षण और गुणवत्ता सोर्सिंग सुनिश्चित करती है कि आपके कनेक्शन विशिष्ट और कुशल बने रहें। सुरक्षित, उच्च-आउटपुट ड्रिलिंग ऑपरेशन को बनाए रखने के लिए इन छोटे घटकों पर भरोसा करना महत्वपूर्ण है।

सामान्य प्रश्नोत्तर

प्रश्न: टॉप ड्राइव के लिए रोल पिन क्यों आवश्यक है?

उत्तर: यह इलास्टिक तनाव प्रदान करता है जो भारी कंपन का प्रतिरोध करता है, यह सुनिश्चित करता है कि टॉप ड्राइव मैकेनिकल कनेक्शन सुरक्षित और संरेखित रहें।

प्रश्न: मैं अपने टॉप ड्राइव के लिए स्लॉटेड और कॉइल्ड पिन के बीच कैसे चयन करूं?

ए: कुंडलित पिन महत्वपूर्ण, उच्च-लोड टॉप ड्राइव ट्रांसमिशन घटकों के लिए उच्च कतरनी शक्ति और बेहतर तनाव वितरण प्रदान करते हैं।

प्रश्न: टॉप ड्राइव सिस्टम में रोल पिन विफलता का क्या कारण है?

उ: अत्यधिक टॉर्क, संक्षारण, या अनुचित आकार पिन को थका सकता है, जिससे भयावह टॉप ड्राइव डिस्कनेक्ट हो सकता है।

प्रश्न: टॉप ड्राइव रोल पिन को कितनी बार बदला जाना चाहिए?

उत्तर: प्रत्येक प्रमुख टॉप ड्राइव ओवरहाल के दौरान या जब भी आपको दृश्यमान टूट-फूट या पिन माइग्रेशन का पता चले तो उन्हें बदल दें।
