SW10-D1, SW06-D1, SW08-D1, SW10-E1, SW12-D1
JJCTEC
| उपलब्धता स्थिति: | |
|---|---|
| मात्रा: | |
उत्पाद विशेषताएं:
बुद्धिमान प्रकार:
1)उच्च दक्षता
समान स्तर के उत्पादों की तुलना में, मात्रा और वजन सबसे छोटा और हल्का है, सेवा दक्षता अधिक है, आवश्यक दबाव रेटिंग सबसे कम है, सुरक्षा अधिक है।
2)विश्वसनीय
मॉडुलीकरण संरचना डिजाइन, बनाए रखने में आसान। यह टिकाऊ और दृढ़ है, दोष दर कम है।
3) प्रचुर विन्यास
कम तापमान, ड्रिलिंग उपकरण झुकाव, पूर्ण स्वचालित संचालन आदि कॉन्फ़िगरेशन वैकल्पिक हैं। अधिक विकल्प, जैसे स्थानीय, रिमोट, ड्रिलर और एकीकृत नियंत्रण, नए स्वचालित ड्रिलिंग रिग और पुराने ड्रिलिंग रिग स्वचालित संशोधन की आवश्यकताओं को पूरा करते हैं।
4) लंबी सेवा जीवन
प्रबलित उपकरण संरचना और ट्रांसमिशन तंत्र, उच्च तीव्रता वाले टोंग डाई और कताई श्रृंखला को अपग्रेड करें, 50% जीवनकाल बढ़ाया जाएगा।
5) कम बर्बादी
निरंतर घूमने वाली जीभ की पेटेंट तकनीक कुशलतापूर्वक घूमने वाले तंत्र द्वारा पाइपों को होने वाले नुकसान से बचा सकती है। पेटेंट प्रौद्योगिकी थ्रेड पंचिंग टोंग संरचना पाइप टोंग को जल्दी से पकड़ने के सिद्धांत को अपनाती है, विभिन्न पाइप आकारों को स्वयं अनुकूलित करती है, पाइप होल्डिंग रेंज के भीतर टोंग डाई या जबड़े को बदलने की आवश्यकता नहीं होती है, ताकि टोंग डाई द्वारा पाइप जोड़ों को होने वाले नुकसान को अधिकतम तक कम किया जा सके।
6) उच्च बुद्धि
मशीन विज़न अपग्रेड पैकेज, गहन अध्ययन एल्गोरिदम के माध्यम से ड्रिलिंग टूल और बिट्स को बुद्धिमानी से पहचानें, 'एक-बटन' पूर्ण स्वचालित संचालन का एहसास करने के लिए, दक्षता में काफी वृद्धि हुई है।
अति-गहरा प्रकार:

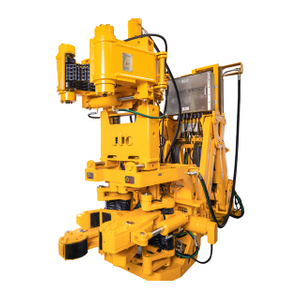

यह उपकरण विशेष और अद्वितीय डुअल-टोंग डिज़ाइन को अपनाता है, मेक-अप टॉर्क बड़ा है, यह डुअल-एलिवेटर ऑपरेशन को अनुकूलित कर सकता है, और सुपर डीप वेल रिग के लिए उपयुक्त है, मशीन विज़न अपग्रेड पैकेज और कम तापमान अपग्रेड पैकेज वैकल्पिक हैं।
रेल का प्रकार
यह उपकरण रेल-प्रकार के डिज़ाइन को अपनाता है, स्थिर संरचना, सटीक स्थिति, ऑफ-शोर प्लेटफ़ॉर्म के लिए उपयुक्त, मशीन विज़न अपग्रेड पैकेज और कम तापमान अपग्रेड पैकेज वैकल्पिक हैं।
बुद्धिमान भुजा प्रकार
यह उपकरण बायोनिक बुद्धिमान टेलीस्कोपिक हथियारों को अपनाता है, जो मेकअप और ब्रेक-आउट ऑपरेशन को जल्दी और सुरक्षित रूप से पूरा कर सकता है, मशीन विज़न अपग्रेड पैकेज और कम तापमान अपग्रेड पैकेज वैकल्पिक हैं।
छोटे प्रकार का
यह उपकरण अद्वितीय और विशेष डिज़ाइन को अपनाता है - टेलीस्कोपिक आर्म, और कॉम्पैक्ट संरचना, छोटे आयाम, हल्के वजन, छोटे रिग, ट्रेलर-माउंटेड रिग, ट्रक-माउंटेड रिग आदि के लिए उपयुक्त स्पिनिंग टोंग और थ्रेड पंचिंग टोंग को अनुकूलित करता है, जिसका रिग फर्श क्षेत्र सीमित है, मशीन विज़न अपग्रेड पैकेज और कम तापमान अपग्रेड पैकेज वैकल्पिक हैं।
तकनीकी मापदंड:

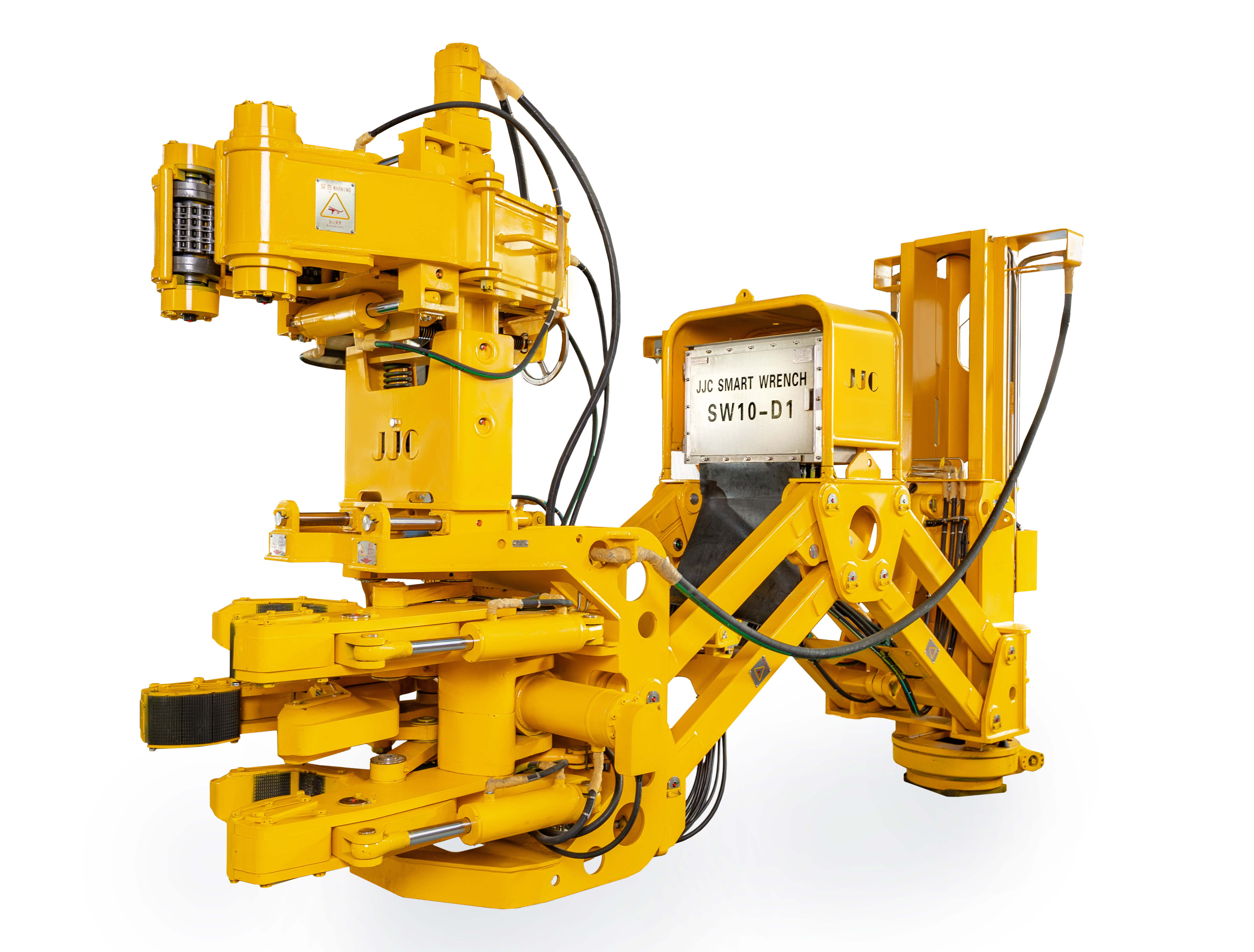

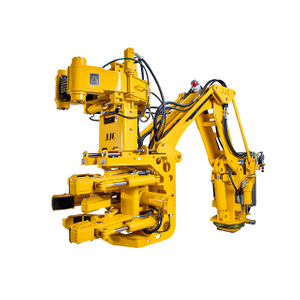

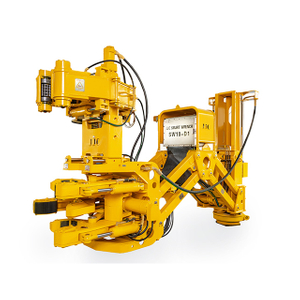

नमूना | SW10-D1 मानक लौह रफ़नेक | SW06-D1 छोटा लोहे का रफनेक | SW08-D1 कॉम्पैक्ट आयरन रफनेक | SW10-E1 रेल प्रकार का लौह रफ़नेक | SW12-D1 सुपर डीप वेल आयरन रफनेक |
हाइड्रोलिक पावर स्रोत की आवश्यकता | रेटेड सिस्टम दबाव: 17.5MPa अधिकतम सिस्टम दबाव: 21MPa रेटेड प्रवाह: 140LPM न्यूनतम रेटेड प्रवाह: 120 एलपीएम | रेटेड सिस्टम दबाव: 17.5MPa अधिकतम सिस्टम दबाव: 21MPa रेटेड प्रवाह: 140LPM न्यूनतम रेटेड प्रवाह: 120 एलपीएम | रेटेड सिस्टम दबाव: 16 एमपीए अधिकतम सिस्टम दबाव: 17.5MPa रेटेड प्रवाह: 140LPM न्यूनतम रेटेड प्रवाह: 120 एलपीएम | रेटेड सिस्टम दबाव: 17.5MPa अधिकतम सिस्टम दबाव: 21MPa रेटेड प्रवाह: 140LPM न्यूनतम रेटेड प्रवाह: 120 एलपीएम | रेटेड सिस्टम दबाव: 17.5MPa अधिकतम सिस्टम दबाव: 21MPa रेटेड प्रवाह: 140LPM न्यूनतम रेटेड प्रवाह: 120 एलपीएम |
उपयुक्त पाइप आकार सीमा | 2-7/8 'डीपी ~ 9-3/4'डीसी | 3-1/2 'डीपी ~ 8'डीसी | 2-7/8 'डीपी ~ 9-3/4'डीसी | 2-7/8 'डीपी ~ 9-3/4'डीसी | 2-7/8 'डीपी ~ 9-3/4'डीसी |
अधिकतम घूमने की गति | 80RPM @ 5′DP | 80RPM @ 5′DP | 80RPM @ 5′DP | 80RPM @ 5′DP | 80RPM @ 5′DP |
अधिकतम घूमने वाला टॉर्क | 5,000N·m | 5,000N·m | 5,000N·m | 5,000N·m | 5,000N·m |
अधिकतम मेकअप टॉर्क | 140,000N·m | 80,000N·m | 110,000N·m | 140,000N·m | 140,000N·m |
अधिकतम ब्रेक-आउट टॉर्क | 160,000N·m | 110,000N·m | 140,000N·m | 160,000N·m | 160,000N·m |
पाइप की ऊंचाई सीमा | 650 मिमी ~ 1,650 मिमी | 655 मिमी ~ 1,655 मिमी | 650 मिमी ~ 1,780 मिमी | 745 मिमी ~ 1,615 मिमी | 570 मिमी ~ 1,570 मिमी |
क्षैतिज विस्तार सीमा | 1,850 मिमी ~ 3,300 मिमी | 1,450 मिमी ~ 2,590 मिमी | 1,450 मिमी ~ 2,590 मिमी | गाइड रेल की लंबाई पर निर्भर करता है | 2,365 मिमी ~ 3,840 मिमी |
नियंत्रण मोड | रिमोट कंट्रोल और वायरलेस नियंत्रण, केंद्रीकृत नियंत्रण | रिमोट कंट्रोल और वायरलेस नियंत्रण, केंद्रीकृत नियंत्रण | रिमोट कंट्रोल और वायरलेस नियंत्रण, केंद्रीकृत नियंत्रण | रिमोट कंट्रोल और वायरलेस नियंत्रण, केंद्रीकृत नियंत्रण | रिमोट कंट्रोल और वायरलेस नियंत्रण, केंद्रीकृत नियंत्रण |
आयाम(W*H* घूर्णन त्रिज्या) | 1,190मिमी×2,531मिमी×1,880मिमी | 1,230मिमी×2,533मिमी×1,420मिमी | 1,250मिमी×2,550मिमी× 1,675मिमी | 1,665मिमी×2,655मिमी× 1,680मिमी | 1,200मिमी×2,531मिमी× 2,375मिमी |
कुल वजन | 3,700 किग्रा | 3,470 किग्रा | 3,700 किग्रा | 3,925 किग्रा | 4,017 किग्रा |
